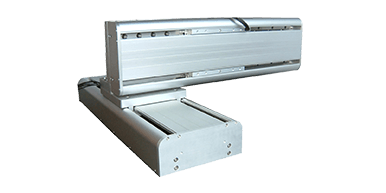

懸臂式DGL XY直線模組平臺

雅科貝思雙導軌直線模組DGL系列是一種非常緊湊的直驅直線電機模組，它在單個剛體上集成了2個高性能的直線導軌和光學的直線編碼器。鋁基板和蓋子是擠壓型材，優化了強度和重量比。這個系列的模組適合于高扭矩負載在直線導軌上，例如當沉重的負載安裝在遠離2個直線導軌時。

PDF資料查看

產品詳情

設計特點：

A. 無鐵芯直線電機直驅

B. 高精度以及精準回零

C. 懸臂式結構

懸臂式DGL XY平臺，采用雅科貝思標準模組DGL組成。具有良好的剛性性能，以及良好的定位精度。

直線模組.

模組匹配

模組	運動軸	電機型號	有效行程	運動總質量（Kg）	總質量（Kg）	傳感器限位	硬限位
DGL180	上軸	AUM3-S2	200-300	查看PDF	查看PDF	行程+4	行程+20
		AUM3-S3
		AUM3-S4
DGL200	下軸	AUM4-S2	200-600	A	B	行程+4	行程+20
		AUM4-S3
		AUM4-S4

XY直線模組高精度.

ZYZ直線模組拾取和放置.

ZYZ直線模組拾取和放置

直線模組

XY直線模組

性能參數

規格參數	單位	DGL180	DGL200
¹直線度	μm	±3μm/25mm	±3μm/25mm
¹直線度		NTE±10μm/300mm	NTE±10μm/300mm
¹平面度		±3μm/25mm	±3μm/25mm
¹平面度		NTE±10μm/300mm	NTE±10μm/300mm
重復精度（1μm分辨率）		±3μm（40μm光柵柵距）	±3μm（40μm光柵柵距）
重復精度（0.5μm分辨率）		±1.5μm（20μm光柵柵距）	±1.5μm（20μm光柵柵距）
重復精度（0.1μm分辨率）		±1μm（20μm光柵柵距）	±1μm（20μm光柵柵距）
重復精度（模擬量）		±5 counts	±5 counts
X-Y正交性	Arc-sec	10	10
